1. 型號流量范圍
|
型號 規格 |
流量范圍L/h | |||
| zui大 | 常用 | zui小 | 始動 | |
|
LS-1 LS-1LD |
100 | 50 | 2 | 1 |
|
LS-2 LS-2LD/ES |
300 | 100 | 8 | 4 |
2. 其它指標
| 示值誤差 |
zui大流量至zui小流量之間為,±0.5%.±1%. 其它流量段照常計量但不計精度. |
| 工稱壓力 | 1.6MPa |
| 工作溫度 | -20~+60℃ |
| 介質 | 汽油,柴油,煤油及粘度相近的非腐蝕性輕質液體. |
| 燃油油濾 | 外配過濾器(用戶自配或向我司另購) |
| 燃油中雜質顆粒度 | ≤0.02mm |
|
外磁場 強度 |
H≤5A/M |
| 連接方式 |
LS-1本體為G1/8＂內螺紋連接 LS-2本體為G1/4＂內螺紋連接 (出廠標配1/2＂外螺紋連接過濾網接頭) |
| 輸出信號 |
干簧管無源觸點信號 LS-1: 5 mL/P LS-2: 12.5mL/P |
| 重量 |
LS-1約500克, LT-1LD600克, LS-2約800克, LT-2LD900克,LT-2ES1400克 |
安裝與使用
l 流量計在使用狀態下,壓力,環境溫度和燃油溫度外磁場等均需符合技術參數要求.
l流量計進出口防護蓋只有在接入管道時才能去掉,以防雜質侵入和油液漏失.
l 流量計使用時箭頭與管道液體流向須一致.(箭頭方向見底部)
l 把儀表接入管道之前應清洗工作管道,去除其中顆粒雜質,焊渣等,安裝后排凈管道內空氣.
l 儀表應水平安裝,安裝在距離壓油泵2米以上的適當部位;安裝部位應選擇振動較少,并應便于觀察的地方,螺釘?shù)染o固件應有防松裝置.
l 流量計進口前應有過濾器,應經常清潔過濾器,以防堵塞卡滯.
l 流量計安裝前用柴油或汽油用大流量沖凈表內液體,嚴禁用水沖洗.
l 油表在保存.運輸和使用過程中應始終充滿油液,不得處于放空和干燥狀態,以保持測量精度和保護儀表不被腐蝕.
l 在保證上述正確使用條件的情況下,流量計的質保期為一年.

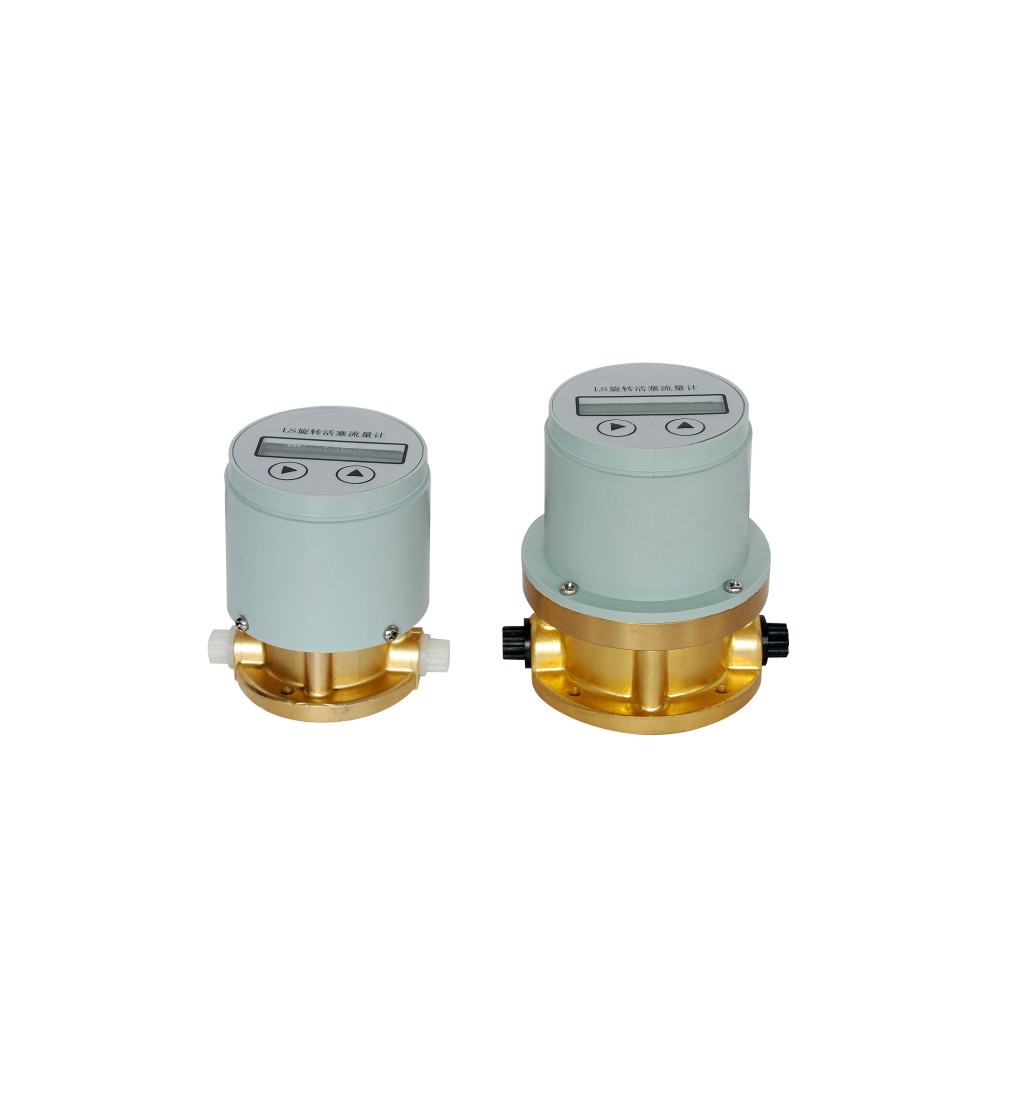

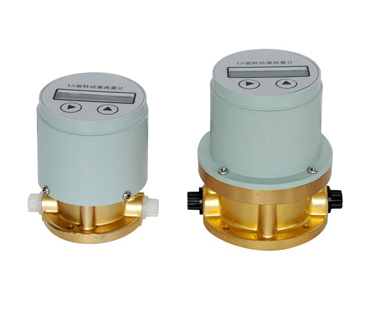

l LS-1LD/LS-2LD為一體式顯示儀表,顯示與傳感器已固定的一體式,無信號輸出.
l打開流量計.清洗表內零件,復裝后不影響流量計精度.
l 流量計在使用狀態下,壓力,環境溫度和燃油溫度外磁場等均需符合技術參數要求.
l流量計進出口防護蓋只有在接入管道時才能去掉,以防雜質侵入和油液漏失.
l 流量計使用時箭頭與管道液體流向須一致.(箭頭方向見底部)
l 把儀表接入管道之前應清洗工作管道,去除其中顆粒雜質,焊渣等,安裝后排凈管道內空氣.
l 儀表應水平安裝,安裝在距離壓油泵2米以上的適當部位;安裝部位應選擇振動較少,并應便于觀察的地方,螺釘?shù)染o固件應有防松裝置.
l 流量計進口前應有過濾器,應經常清潔過濾器,以防堵塞卡滯.
l 流量計安裝前用柴油或汽油用大流量沖凈表內液體,嚴禁用水沖洗.
l 油表在保存.運輸和使用過程中應始終充滿油液,不得處于放空和干燥狀態,以保持測量精度和保護儀表不被腐蝕.
l 在保證上述正確使用條件的情況下,流量計的質保期為一年.
l LS-1LD/LS-2LD為一體式顯示儀表,顯示與傳感器已固定的一體式,無信號輸出.
l打開流量計.清洗表內零件,復裝后不影響流量計精度.
